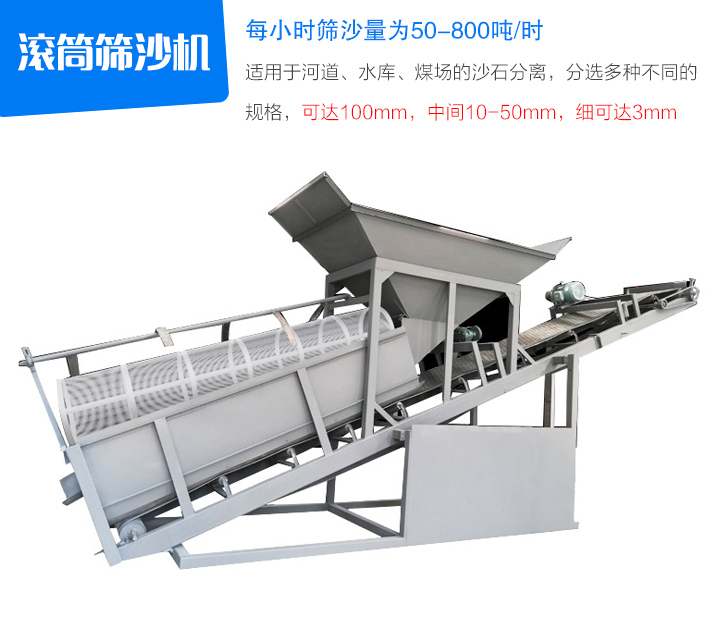

滾筒篩沙機朱適用于河道、水庫、煤場的沙石分離,根據不同分級要求,經物料分選成多種不同的規格,篩下產品可達100mm,中間10-50mm,細可達3mm以下。大漢滾筒篩篩機備有大、中、小各種型號及建筑工地專用小型篩沙機,廣泛用于攪拌站、建筑工地及采沙場及石料場。
1、每小時篩沙量為50-800噸/時。

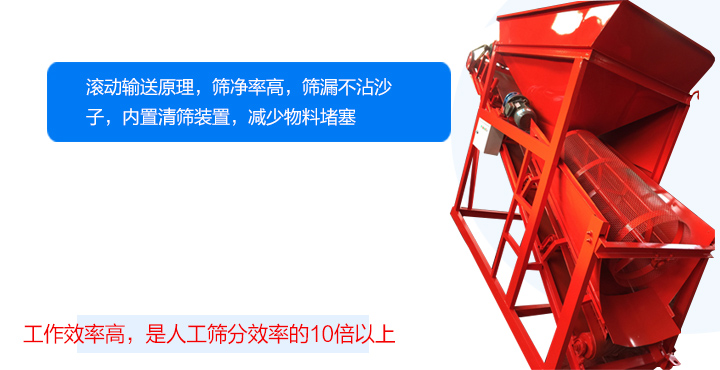

2、工作效率高,是人工篩分效率的10倍以上。
3、滾動輸送原理,篩凈率高,篩漏不沾沙子,內置清篩裝置,減少物料堵塞。
4、整個篩分筒可密閉使用,消除了篩分循環過程中的粉塵飛揚、塊狀飛濺等現象,防止對工作環境造成污染。
5、回轉速度小,并配備有密封隔離罩與外界隔離,使得噪音無法傳送至外部,降低了設備噪音。

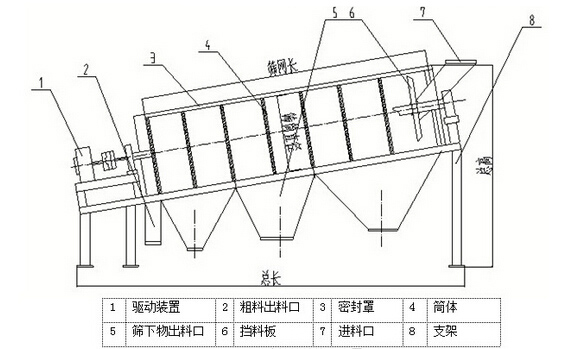

滾筒篩沙機主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料隨篩筒旋轉至一定高度,由于重力作用被拋灑墜落使合格物料(篩下產品)經滾筒外圓的篩網排出,不合格的物料(篩上產品)經滾筒末端排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
型 號 |
出力 (t/h) |
功率 (kw) |
篩筒直徑 (mm) |
篩筒長度 (mm) |
入料粒度 (mm) |
篩下粒度 ((mm) |
外型尺寸 (長×寬×高mm) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 |
1、直徑和轉速的關系:滾筒篩沙機的轉速與篩分物料產量和滾筒的直徑和長度存在一定的關系,一般篩分的物料粒度越小需要的轉速越大,轉速大才能產生離心力有利于物料的篩分,增大產量。其二就是滾筒的直徑和長度,直徑越大和滾篩越長轉速要考慮適當降低轉速,低速有利于機器的平穩,并且安全系數越高,滾筒篩的壽命也會越長。其二就是滾筒的直徑和長度,直徑越大和滾篩越長轉速要考慮適當降低轉速,低速有利于機器的平穩,并且安全系數越高,滾筒篩的壽命也會越長。
2、根據操作能力、篩分材料等要求與其他設備配套使用,用戶需了解進料口高度、機身高度限值等,才能進行設備的設計和生產。
