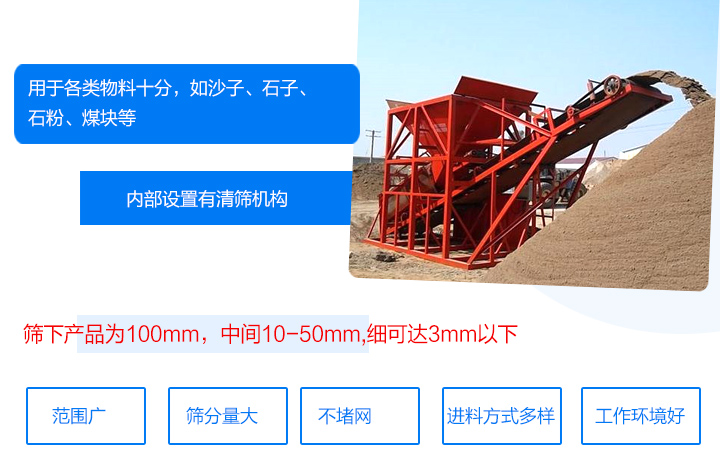

滾筒篩篩沙機是一種自清式篩料專用設備,常用于300mm以下的固體物料篩選分級,克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題,從而提高了篩分系統的產量與可靠性。篩下產品為100mm,中間10-50mm,細可達3mm以下。
1、適用物料范圍廣:廣泛用于各類物料十分,如沙子、石子、石粉、煤塊等,粒徑小于300mm以下固體物料都可以加工生產。

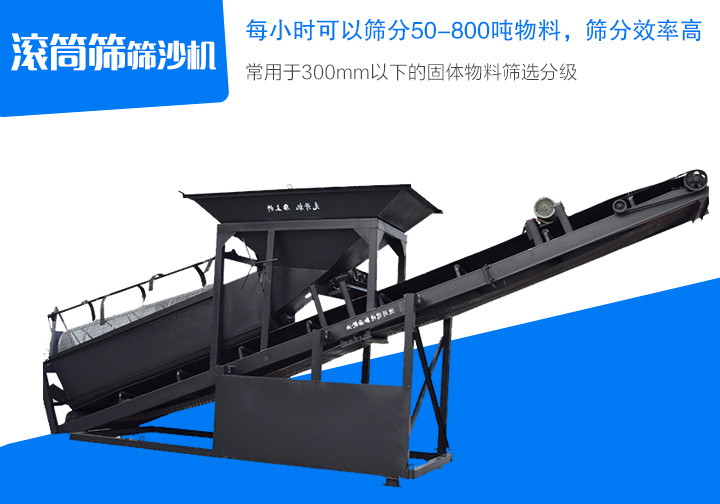

2、篩分量大:每小時可以篩分50-800噸物料,篩分效率高。
3、不堵網:因滾筒篩篩沙機內部設置有清篩機構,在篩分過程中,不管進入的物料多粘、多濕、多雜,通過清篩機與篩體的相對運動,避免篩孔堵塞。
4、進料方式多樣:進料口可根據實際需要設汁,無論是皮帶、漏斗、裝載機或其它進料方式都可以順暢進料。
5、工作環境好:整個篩分機構均設計在密封防塵罩內,徹底消除了篩分過程中的粉塵飛揚現象,從而改善了工作環境。

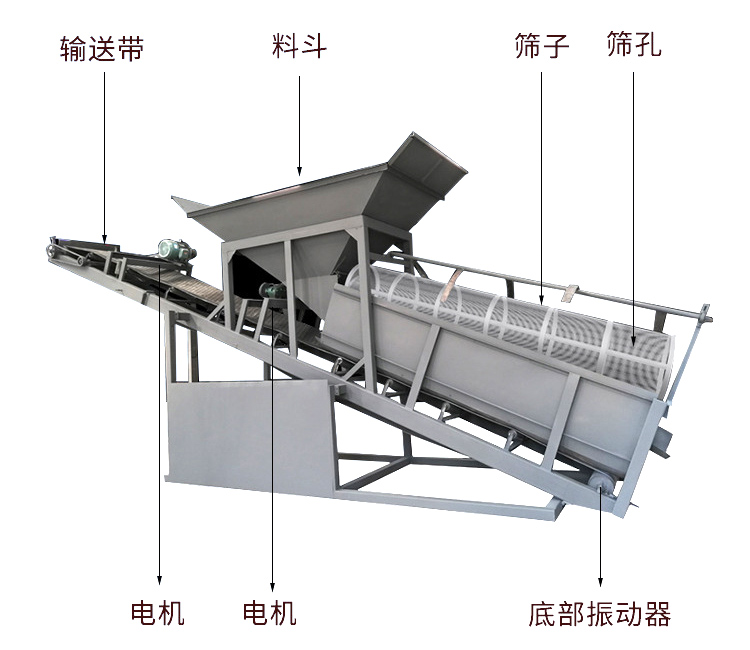

滾筒篩篩沙機主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。

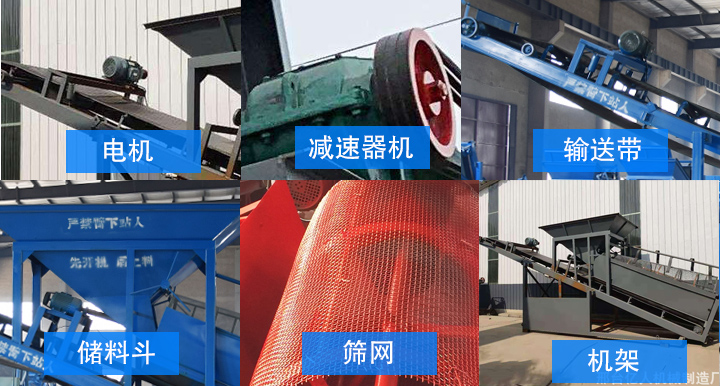

電機:整個篩沙機的動力來源,篩沙機需靠電動機提供動力便能行駛,在使用過程中,要留意保養電動機。
減速器機:用來控制滾筒旋轉速度的設備。假如篩沙機滾筒的旋轉速度過慢,物料得不到充分的離散,速度太快,便沒有足夠的同篩網接觸的時間。所以減速器是用來控制滾筒旋轉速度的。
輸送帶:在整個滾筒篩沙機工作中起到傳動物料的結構,帶動齒輪或是其他的機械部位運轉,是不能缺少的一部分。
儲料斗:用來儲存物料的地方。
機架:連接與承擔整個滾筒篩沙機。

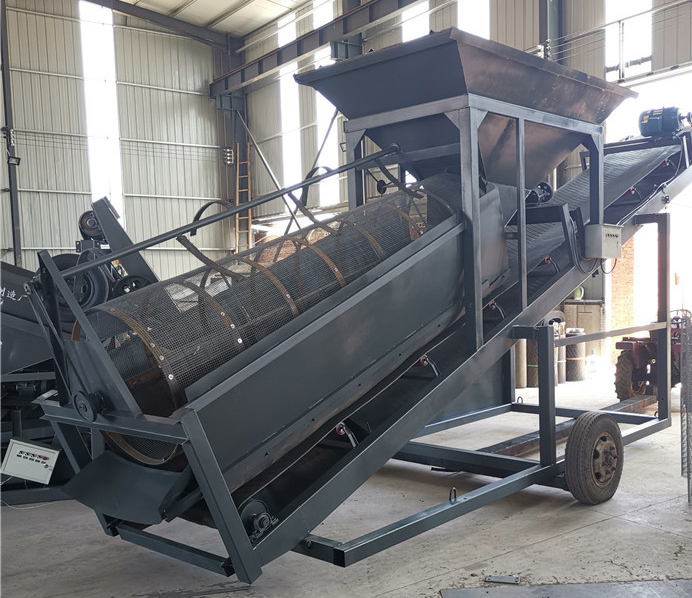

當物料進入到滾筒篩沙機滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
型 號 |
出力 (t/h) |
功率 (kw) |
篩筒直徑 (mm) |
篩筒長度 (mm) |
入料粒度 (mm) |
篩下粒度 ((mm) |
外型尺寸 (長×寬×高mm) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 |
