LS型螺旋輸送機輸送化工粉末

LS型螺旋輸送機是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品，改良就是吊軸承結構，物料更加流暢的通過，具有新穎的結構和靈活的入口和出口布局。

LS螺旋輸送機直徑由100mm～1250mm，共十二種規格，長度可達70米，工作環境應在-20℃~50℃之間，可水平、傾斜布置，傾角以小于45°為宜，如有特殊要求，可進行特殊設計制造。

LS型螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。

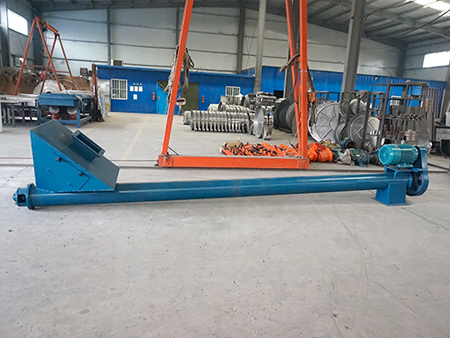

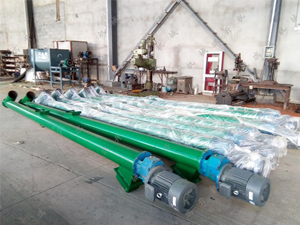

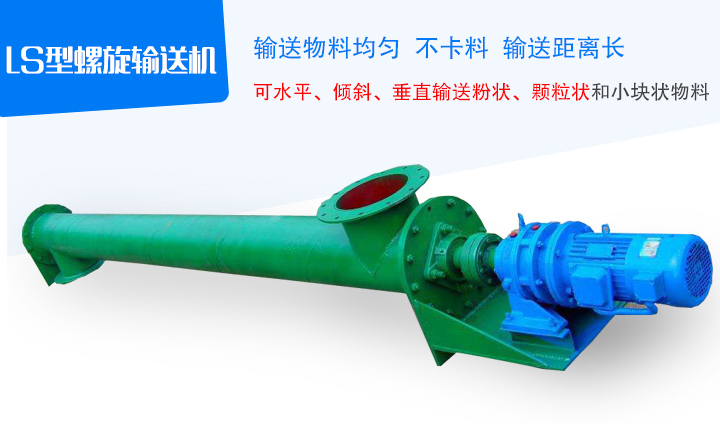

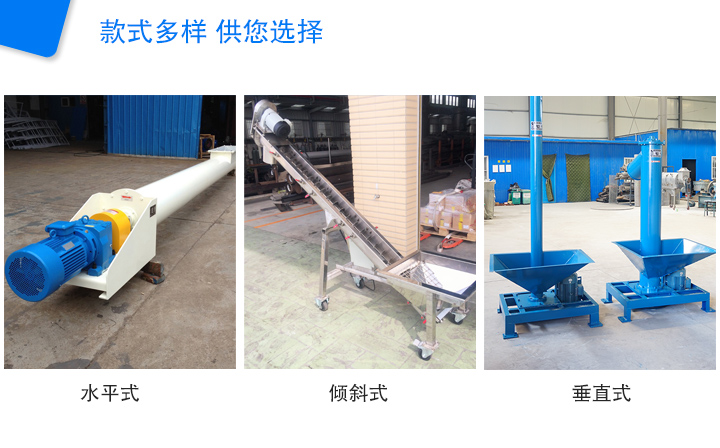

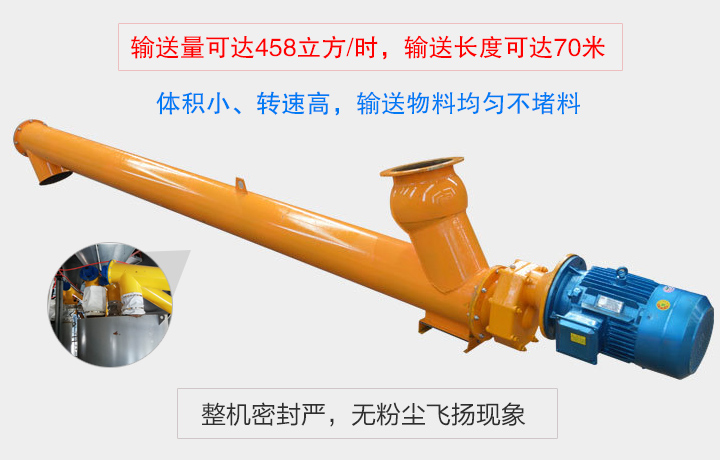

LS型螺旋輸送機圖片

LS型螺旋輸送機參數

型號規格		螺旋直徑D	螺距S	轉速（r/min）n	標準體積輸送量			轉速（r/min）	標準體積輸送量			轉速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

LS型螺旋輸送機特點

1、LS型螺旋輸送機是GX螺旋輸送機改良來的，主要的改良就是吊軸承結構，物料更加流暢的通過，提高了輸送能力。

2、采用無縫管制作，密封性能好，運行平穩，可中間多點裝料和卸料。

3、出料端設有清掃裝置，直徑小、轉速快，不易堵料。

4、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。

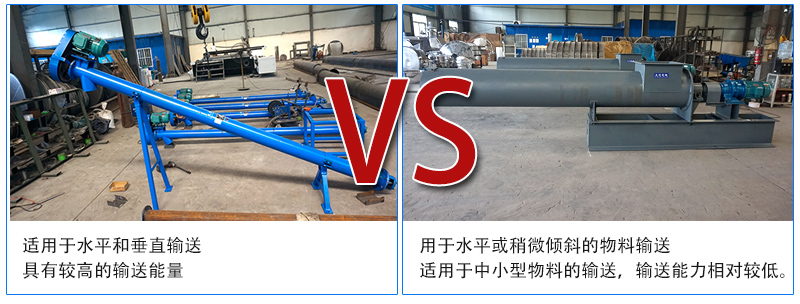

LS型螺旋輸送機和GX型螺旋輸送機的區別

LS型螺旋輸送機和GX型螺旋輸送機是兩種常見的螺旋輸送機型號，它們?cè)诮Y(jié)構和應用方面存在一些區別。

1、結構設計：

LS型螺旋輸送機通常采用"L型"布置方式，螺旋葉片呈現出一個"L"字形，可以實現水平和垂直方向的輸送。GX型螺旋輸送機采用直線布置方式，螺旋葉片呈直線形狀，主要用于水平或稍微傾斜的物料輸送。

2、輸送能力：

LS型螺旋輸送機適用于大量物料的連續輸送，具有較高的輸送能力和處理能力。GX型螺旋輸送機適用于中小型物料的輸送，輸送能力相對較低。

3、適用場景：

LS型螺旋輸送機廣泛應用于糧食加工、化工、建材、冶金、礦山等行業，適用于水平和垂直輸送、卸料、混合等場景。GX型螺旋輸送機主要應用于水泥、礦石、化肥、化工等行業，適用于水平或稍微傾斜的物料輸送。

LS型螺旋輸送機工作原理

LS型螺旋輸送機的工作原理如下：

進料口：物料通過進料口進入輸送機的輸送腔體。

螺旋葉片：輸送機內部有一根螺旋葉片，也稱為螺旋軸。螺旋葉片固定在旋轉軸上，通過電機或其他動力裝置的驅動，使螺旋葉片繞著軸線旋轉。

物料運輸：螺旋葉片旋轉時，由于其螺旋形狀，物料被抓取并沿著螺旋葉片的螺旋軌道向前推進。隨著螺旋葉片的旋轉，物料逐漸向輸送機的出料口移動。

出料口：當物料到達輸送機的出料口時，可以通過出料口排出到下一個處理階段或目的地。

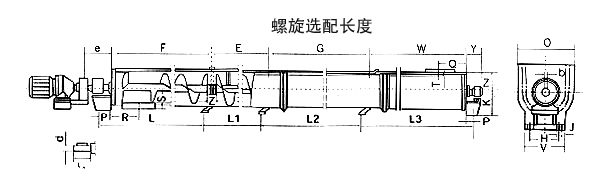

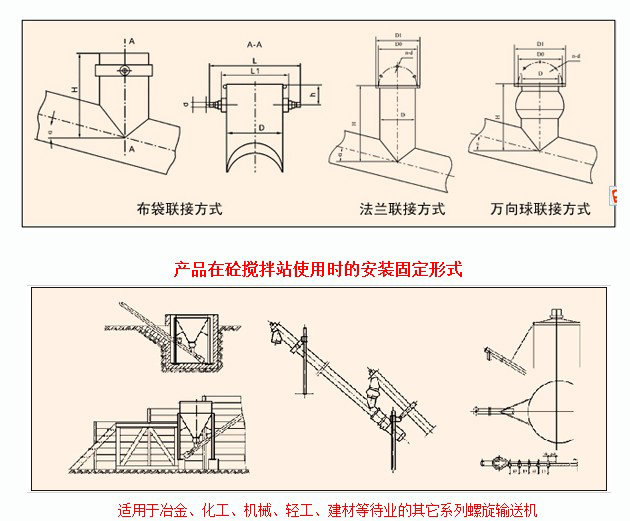

LS型螺旋輸送機結構圖

型號	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910

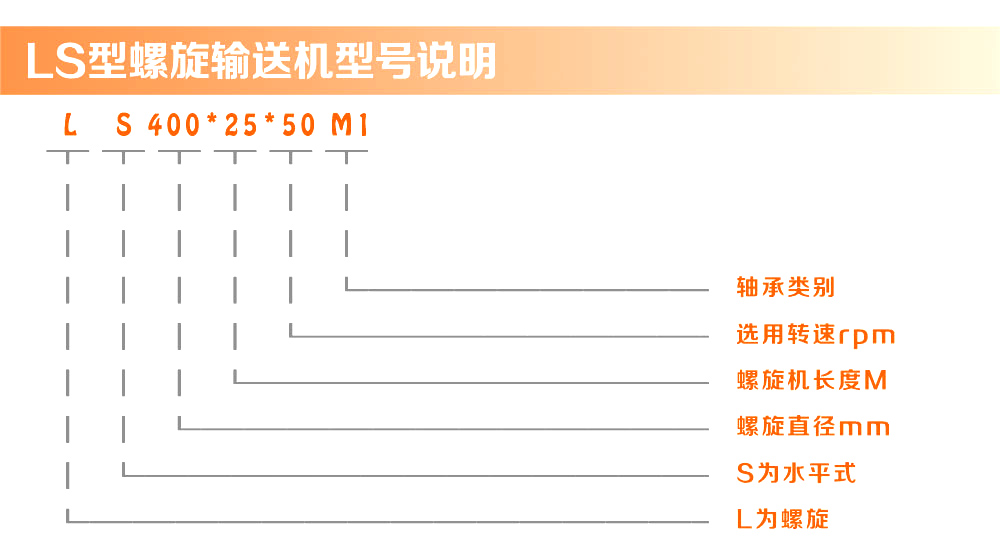

LS型螺旋輸送機型號說明

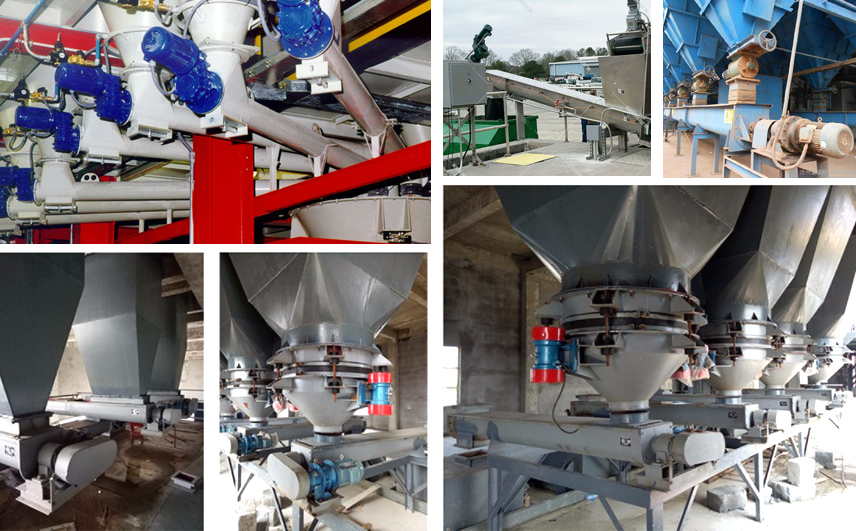

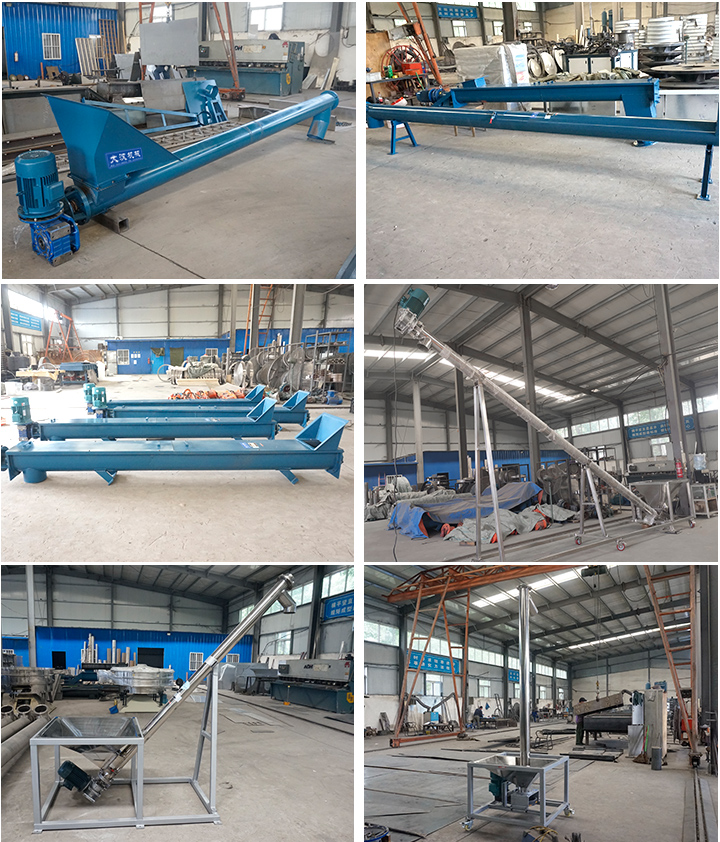

LS型螺旋輸送機客戶案例

LS型螺旋輸送機布置形式

一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

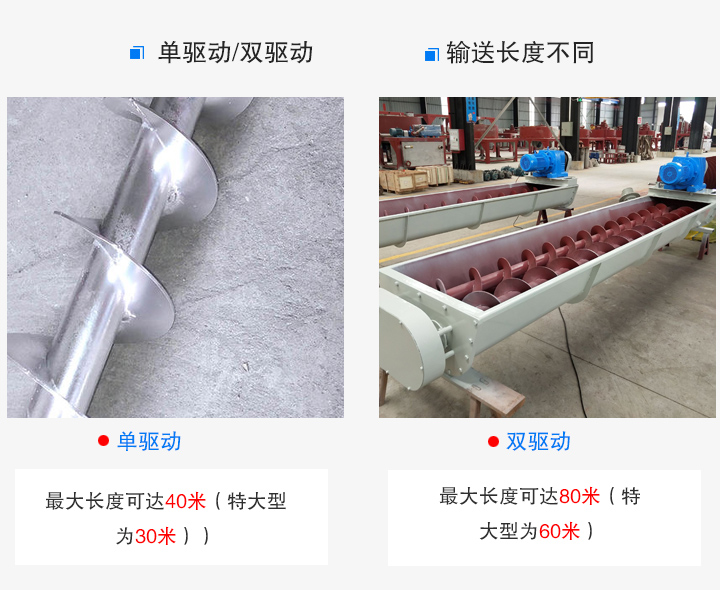

按螺旋輸送機驅動方式分為兩種：

C1制法—螺旋機長度小于35m時，單端驅動。

C2制法—螺旋機大于35m時，雙端驅動。

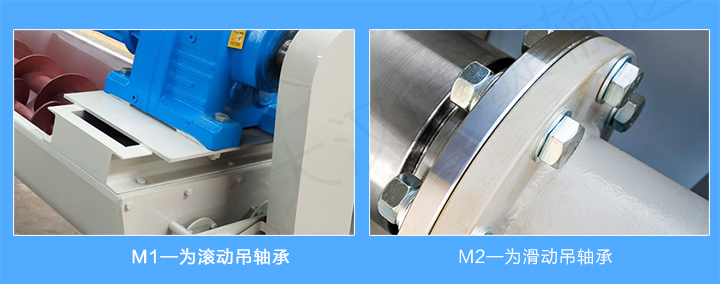

按螺旋機中間吊軸承種類分為：

M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。

M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。
